| Luogo di origine: | Jiangsu.China |
|---|---|
| Marca: | Dagyee |
| Certificazione: | CE |
| Numero di modello: | DW600-3000 |
| Quantità di ordine minimo: | 1pcs |
| Prezzo: | negotiable |
| Imballaggi particolari: | La scatola di legno, il contenitore standard, clienti può specificare i requisiti |
| Tempi di consegna: | 20 giorni del lavoro |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 50SET |
| Circostanza: | Nuovo | Tipo commercializzante:: | Nuovo prodotto 2020 |
|---|---|---|---|
| Materiale: | SUS304,316 | Parole chiavi del prodotto: | Filtro leggero meccanico |
Descrizione meccanica del filtro leggero
La macchina di decontaminazione di griglia di schermo di interno-flusso pricipalmente è composta di componenti principali quale il dispositivo di azionamento, la struttura, la catena della trazione, piatto dello schermo con la scala di sollevamento, lavando il sistema ed il sistema di controllo elettrico. Il motore di azionamento è installato sull'albero primario nella direzione positiva del telaio. Guidato dalla catena della trasmissione, i piatti della maglia da entrambi i lati estrarranno la sporcizia bloccata all'interno della sua lunghezza dal fondo per completare. Quando raggiunge la parte superiore, passerà la funzione guida del dente per catena. Nell'ambito dell'azione dell'acqua arrossentesi dello spurgo superiore, i lavori scaricanti sono ultimati automaticamente. Il dispositivo dell'azionamento della macchina interna di decontaminazione della griglia della maglia di flusso è situato sulla parte superiore del telaio, che è una marca importata SEW asse-ha montato il riduttore. I dispositivi di regolazione a vite sono installati anteriore e posteriore dai lati del telaio per regolare la tenuta della catena della trasmissione.
La struttura della macchina interna di decontaminazione della griglia della maglia di flusso è una struttura rigida cuboid integrale montata e saldata dal piatto di acciaio inossidabile e dall'acciaio della sezione. Un foro della presa di acqua è aperto alla fine del acqua rivestimento della parte inferiore del telaio, le rotaie di guida sono sistemate anteriore e posteriore sulle pareti del telaio e le scorie interne che raccolgono la scanalatura inoltre sono sistemate sulla parte superiore del telaio, che estendere all'esterno della macchina. Lo scaffale è installato bene in mezzo alla griglia e la lacuna fra i due lati dello scaffale e della griglia è bene il canale per l'acqua filtrata dalla griglia. I deflettori di diversione sono sistemati da entrambi i lati dell'estremità del acqua rivestimento dello scaffale, che può evitare che fa galleggiare l'immondizia il passaggio da parte a parte mentre devia.
Composizione meccanica nel filtro leggero
Parti della griglia fine del telaio interno del piatto della maglia di affluenza;
Sistema di azionamento;
Sistema dello stampino;
sistema di risucchio;
Sistema di divisione e sistema di controllo elettronico;

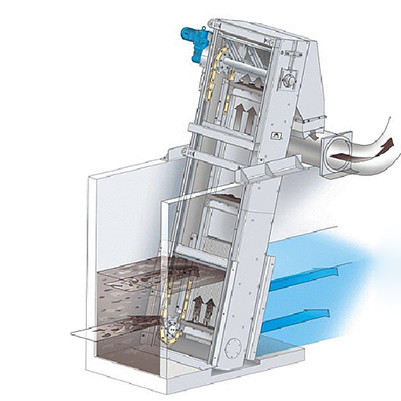

Il motore innestato guida il dente per catena per girare. Il dente per catena guida il piatto della maglia per girare continuamente; le acque luride forniscono la griglia dalla presa di acqua ed i passaggi tramite il piatto della maglia per andare troppo veloce. Gli scorrimenti dell'acqua al fuori del piatto dello schermo e la sporcizia è lasciato sulla superficie interna dello stesso piatto. Con la rotazione continua del piatto dello schermo, aiuta alla parte originale: il sistema di risucchio arrossisce fuori del piatto dello schermo e la sporcizia è lavata al canale di ricezione nell'ambito dell'azione dell'acqua arrossentesi. Senta libero per controllare l'acqua arrossentesi dal pozzo allo sbocco delle acque luride.
Parametro meccanico del filtro leggero
|
Larghezza A (millimetri) di griglia |
600-3000 |
|
Larghezza del pozzo di griglia (millimetri) |
A+100 |
|
Efficace larghezza del filtro (millimetri) |
A-150 |
|
Profondità H (millimetri) del pozzo di griglia |
1.5-4 |
|
° di angolo dell'installazione |
60-80 |
|
Diametro della maglia (millimetri) |
2 3 5 6 8 10 |
|
Velocità di marcia (m/min) |
Meno di 3 |
|
Trasmettitore principale (chilowatt) |
0.75-3 |
|
Potere di pulizia (chilowatt) |
0.37-0.75 |
|
Pressione di pulizia (Mpa) |
Più di 0,3 |
|
Differenza massima del livello dell'acqua di progettazione (m) |
1,0 |
|
Diametro della maglia di capacità con 3mm (m3/hr) |
700 |
|
Diametro della maglia di capacità con 4-6mm (m3/hr) |
900 |
|
Diametro della maglia di capacità con 7-10mm (m3/hr) |
1200 |
Vantaggio meccanico del filtro leggero
Il tasso di rimozione è alto, che può efficacemente rimuovere gli oggetti fibrosi quale capelli;
L'acqua di risucchio rimuoverà la sporcizia bloccata sullo schermo e non cadrà nell'acqua filtrata per evitare l'inquinamento secondario;
Lo stampino è fatto di del metalloide stampaggio ad iniezione le parti, che sono resistenti durare e corrosione;
Non ci sono parti della trasmissione subacquee, nessuna manutenzione è richiesta ed è più conveniente da riparare e mantenere;
Le parti di usura completamente sono standardizzate, facile sostituire e facile da operare;
Buon funzionamento, vibrazione ed a basso rumore leggeri.
Opzioni meccaniche del filtro leggero
Tipi e dimensioni alternativi dello schermo
Materiale 304 L/316 L ss
Tensione e frequenza alternative
Grado alternativo di protezione del motore
Pannello di controllo
Applicazione meccanica del filtro leggero
È un'attrezzatura fine di decontaminazione della griglia di alto-efficienza che combina la didascalia e la decontaminazione di inquinamento.
È adatto a grandi, stazioni di servizio medie e piccole come griglie fini intercettare e rimuovere gli oggetti di galleggiamento nell'acqua, come: erbacce, carta, estremità di sigaretta, semi del melone, fibre, capelli, ecc.
Questo modello ha un alto tasso di bloccaggio della sporcizia, l'efficace implementazione del processo del trattamento successivo.
